液動隔膜泵的組成和工作原理
液動隔膜泵的組成和工作原理

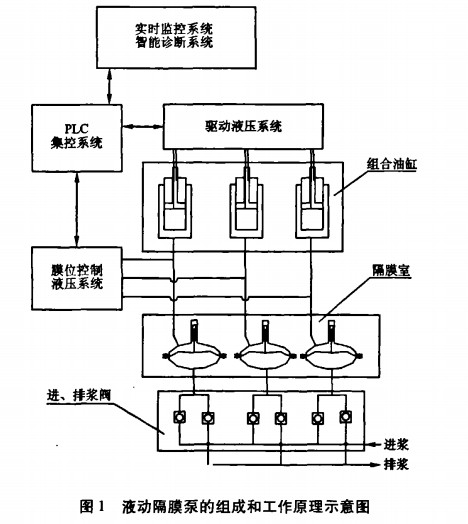

如圖1所示，液動隔膜泵由驅動液壓系統、膜位控制液壓系統、組合油缸(由活塞缸和柱塞缸復合而成，其中活塞桿和柱塞缸缸體為固定件)、隔膜室(主要由隔膜總成、位移傳感器和隔膜室罐體組成，并由隔膜分成油室和漿室兩部分，與組和油缸和膜位控制液壓系統相連的一側為油室，其中充滿推動液;與進排漿閥相連的一側稱為漿室，其中充滿輸送漿體、進排漿閥,PLC集控系統、實時監控系統和智能診斷系統組成。其工作原理是:驅動液壓系統在PLC集控系統的控制下，由主電機帶動，通過液壓油驅動組合油缸中的柱塞往復運動，柱塞再借助推動液使隔膜室中的隔膜作凹凸運動，隔膜室中漿室的容積因此發生周期性變化，從而使輸送漿體由進漿閥吸人，再經排漿閥輸出，以此完成對漿體的輸送。膜位控制液壓系統在PLC集控系統的控制下對推動液進行補充或排放，以調整隔膜運動的平衡位置。智能診斷系統能幫助操作人員及時、準確地分析判斷故障并排除。實時監控系統可在計算機屏幕上模擬顯示整個設備的運行狀態，方便用戶監控。
