隔膜泵與電磁泵
隔膜泵與電磁泵
取樣系統所用的隔膜泵和電磁泵，實質上沒有什么原則上的區別，只是驅動方式不一樣，人們總是習慣將由電動機帶動的膜片泵
稱為隔膜泵。而將由電磁效應產生膜片振動的膜片泵稱為電磁泵。隔膜泵的原理和日常生活中的打氣筒類似，由于膜片的上下運
動而把氣體抽人泵體中再壓出體外。

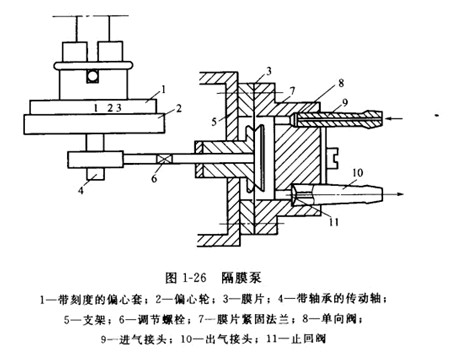

如圖1-26所示，傳動軸在電機的帶動下轉動，使泵體內的膜片左右運動，使氣室內的體積隨之發生變化，就會產生抽吸或壓力的作用。膜片由左向右移動，則氣室的體積縮小，壓力增大，單向閥在此壓力的作用下，也自左向右移動，將人氣口堵死。相反，在出氣口的止回閥中間有一缺口，具有壓力的氣體會沖開缺口把氣室中的氣體排出去，通人分析儀器系統。
同理，當膜片自右向左運動時，則氣室的體積就要增大，壓力隨之降低，單向閥就會被吸引自右向左移動，將樣品氣吸人氣室，
而止回閥由于氣室壓力低于出氣口外的壓力，使得它的閥片將出氣口堵死。
這樣，膜片每往復一次，就完成一次吸氣和排氣的工作。當膜片高速運動時，就會把氣體樣品不斷地抽人泵內，使之壓力升高而進人分析儀器系統。要改變泵的流量時，可調節偏心輪與偏心套的相對位置。電磁泵是由于電磁力的相互作用而振動，使泵體內的膜片發生往復運動，而完成抽氣和排氣的任務。它的優點是結構簡單，使用壽命長，運轉穩定可靠。其缺點是對負載變化比較敏感，電壓變化時，抽氣率變化較大。
